日前，天津市第三中心医院重症医学科成功实施电阻抗断层成像技术，助力救治多位命悬一线的患者。
电阻抗断层成像是什么？
天津市第三中心医院重症医学科王志勇介绍说，电阻抗断层成像（electrical impedance tomography ， EIT）是以生物体内电阻抗的分布或变化为成像目标的一种医学成像手段。其原理是通过在人体表面放置一定数量的电极，以一定的驱动方式由电极注入安全电流，并同时测量其他电极的表面电压，然后通过特定的重构算法重建出电极层周围的人体阻抗分布图像。
目前， EIT技术主要用于乳腺癌检测成像、腹部脏器功能成像、肺部呼吸功能成像、脑部功能成像等，该院重症医学科主要应用了肺部EIT技术。

文章图片

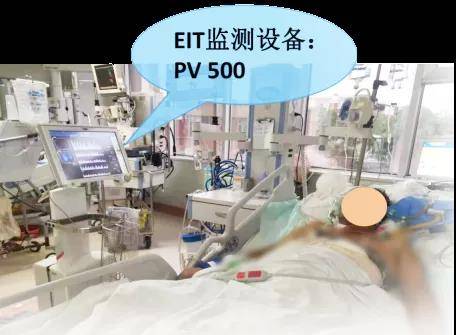

上图展示的就是该院重症医学科为一位刚刚撤离呼吸机的ECMO患者进行EIT监测的场景。
【动态|无辐射“动态CT”助力救治多名重症患者】肺EIT能做什么？
具体来讲，该技术可以监测肺通气分布、肺血流分布以及通气/血流匹配的情况。

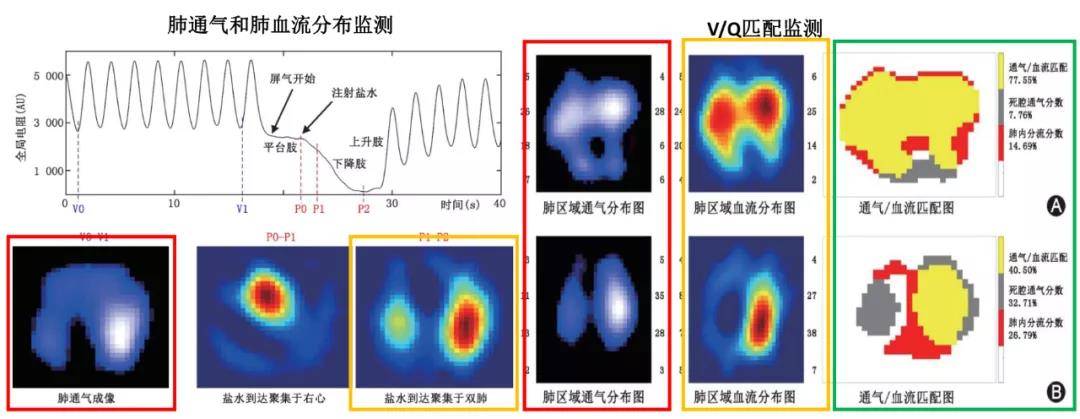

红框框出的是肺通气分布图像，它由三种颜色组成，其中白色区域是通气最好的区域，黑色区域是没有通气的区域，蓝色部分是通气介于两者之间的区域。橙色框框出的是肺血流灌注图像，中间近似黑色的区域血流灌注最好，越往周边血流灌注越差。
把肺通气和肺血流分布图像结合起来，可以构建出通气/血流匹配图像，就是绿色框框出的部分，图像上黄色区域是通气/血流匹配的区域，灰色区域是死腔通气的区域，即只有通气而没有血流灌注的区域，红色区域是肺内分流的区域，即只有血流灌注而没有通气的区域。

文章图片

肺EIT有哪些优势？

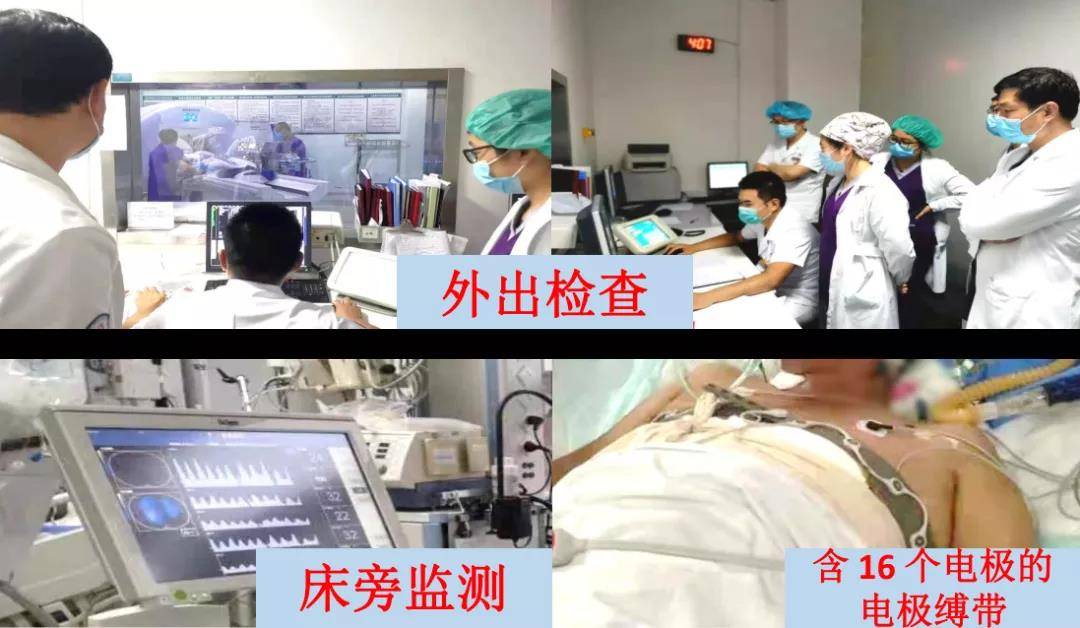

1、 EIT与通常使用的肺CT和肺ECT是不同的，肺CT和肺ECT都有一定放射性，需要将患者转运到放射科或核医学科，对ICU的危重患者来说，外出检查面临着很大的风险，而EIT监测没有辐射，只需在患者胸部固定一个包含十六个电极的缚带，在床旁就能监测患者的情况。

文章图片

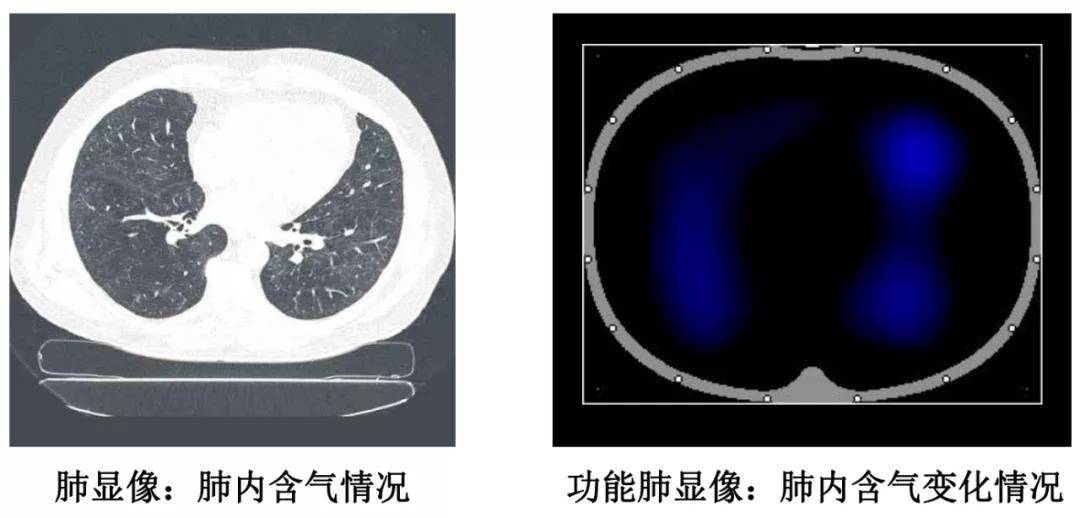

2、肺CT和ECT都是静态的瞬时图像，只反映患者当时的情况，无法做到动态连续评估，而EIT恰好能克服上述缺点，能够动态连续地对患者进行监测。

文章图片
（健康成人肺通气的动态图像）
肺EIT在临床中如何应用？

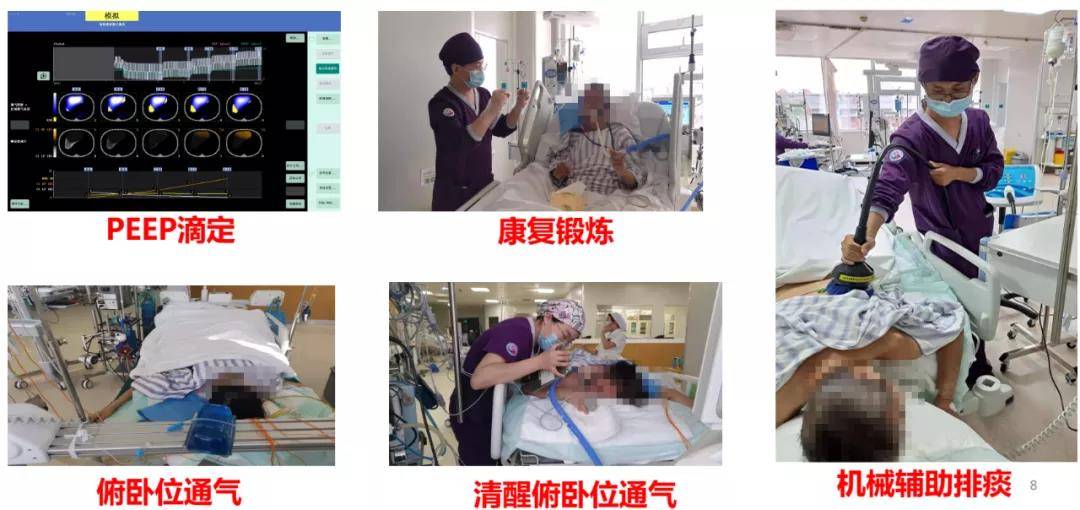

EIT监测技术可以指导俯卧位患者通气、机械辅助排痰及术后康复锻炼。

文章图片
